Aufbereitung FeTAp 611

— Einleitung —

Ein großes Problem beim Erwerb eines gebrauchten Telefons ist oftmals der Zustand. Viele Exemplare werden in einem schlechten optischen, technisch katastrophalen oder hygienischen Zustand veräußert. Durch eine intensive Reinigung können diese Telefone aber wieder verwendet werden. Defekte Teile können durch „Teileträger“ ersetzt werden.

Dieser Abschnitt widmet sich der Demontage, Reinigung und Montage eines 611er, welches exemplarisch für viele Typen steht.


— Funktionsprüfung —

Da diese Telefone noch im ausreichenden Masse im Umlauf sind, sollte die Fehlerbehebung durch austauschen des betroffenen Bauteils umgesetzt werden. Tiefergehende Reparaturen werden hier nicht weiter erläutert.

Es wird davon ausgegangen, dass Erfahrungen im Umgang mit elektrischen Geräten und anderen Werkzeugen vorhanden sind. Für Beschädigungen an Personen und Geräten kann keine weitere Verantwortung übernommen werden.


— Demontage Gehäuse —

Das Gehäuse hat an der Unterseite vier Schrauben, zwei im unteren Bereich und zwei im oberen Bereich. Eine obere Schraube an der Stirnseite dient der Befestigung des Deckels, unter dem sich Hörer- und Anschlusskabel und die zweite obere Gehäuseschraube befindet. Seitens der Bundespost wurden alle Schrauben mit einer Plombe mit der Aufschrift „Post“ versehen, damit Manipulationen nicht vorgenommen wurden.

Gehäuse öffnen
Gehäuse öffnen

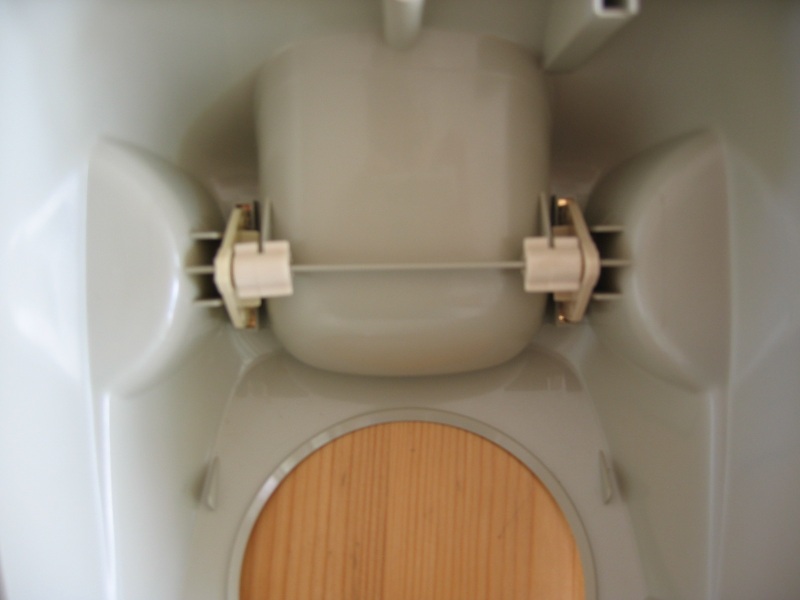

Die Plomben am besten mit einem spitzen Gegenstand so zerstören, dass die Grundplatte keinen Schaden nimmt. Den kleinen oberen Deckel entfernen, beide Kabel aushängen und von der Platine vorsichtig abziehen. Nun die restlichen Schrauben entfernen und die Gehäuseoberschale abnehmen. In der Gehäuseoberschale sind durch zwei Klemmen gesichert noch die Gabelelemente, welche durch einfaches Abziehen entfernt werden.

Demontage Gehäuse
Demontage Gehäuse

— Demontage Hörer —

Der Hörer ist jeweils durch einen Schraubdeckel für die Sprech- und Hörkapsel verschlossen. Durch drehen nach links lassen sich beide Deckel öffnen. Die Hörerkapsel kann nun vorsichtig entnommen werden. Durch abziehen der Kabel wird die Kapsel vollständig vom Hörer getrennt. Um die Hörerkapsel liegt noch ein Gummiring, der auch entfernt werden kann.

Demontage Hörer
Demontage Hörer

Die Sprechkapsel kann nun als nächstes vorsichtig entnommen werden. Durch abziehen der Kabel wird die Kapsel vollständig vom Hörer getrennt. Um das Kabel aus dem Hörer zu entnehmen, muss der Ring mit dem innenliegenden Gummiring entfernt werden. Danach kann das Kabel ausgehängt werden und komplett entnommen werden.


— Demontage Nummernschalter —

Kabel des NS von der Platine entfernen und NS aus der Verankerung durch leichtes drücken der Aufhängung entnehmen.

Demontage Nummernschalter
Demontage Nummernschalter

Der Nummernschalter (NS) ist eine geschlossen Einheit, welcher im Normalfall nicht weiter geöffnet werden sollte.

Oftmals ist der Nummernschalter so sehr verschmutzt, dass eine Demontage unvermeidbar ist. Aufhängungsring (Rückseite des NS) aufschrauben. Beschriftungsdeckel durch leichte Drehung nach links öffnen und mit Beschriftungsschild entnehmen. Die Schraube in der Mitte öffnen und Nummernscheibe entfernen.

Demontage Wählscheibe
Demontage Wählscheibe



Bei der weiteren Demontage wird eine Feder entspannt. Verletzungsgefahr!

Kleinen Deckel in der Mitte nach rechts drehen, bis sich die Nase in der Mitte mit der Deckelöffnung sich deckt. Langsam Deckel soweit nach vorne ziehen, bis die Nase unterhalb des Deckel ist. Durch Linksdrehungen des Deckels die Feder entspannen. Zwei weitere Schrauben halten die Zahlenplatte. Diese öffnen und Platte vom NS entfernen. NS nicht weiter demontieren.

Nummernschalter geöffnet
Nummernschalter geöffnet

— Demontage Grundplatte —

Auf der Grundplatte befindet sich nun nur noch der Wecker, die Platine und die NS-Aufhängung. Weckerkabel von der Platine abziehen. Abdeckung für den Zugang einer separaten Hörermuschel nach vorne abziehen. Schrauben der Platine lösen, Platine nach oben ziehen und ausbauen.

Demontage Platine
Demontage Platine

Schrauben des Weckers lösen und Wecker entfernen.

Demontage Wecker
Demontage Wecker

Schrauben der NS-Aufhängung öffnen und Aufhängung entfernen.

Demontage Lautsärke-Regler
Demontage Lautstärke-Regler

Gummifüße von innen herausdrücken. Vorsicht bei alten Füssen, da sehr spröde. Stellscheibe für die Lautstärkeregelung des Weckers durch Entnahme der Feder ausbauen. Schrauben aus der Grundplatte herausdrehen.


— Reinigung —

Alle aus Kunststoff bestehenden Teile können ohne Probleme mit warmen Wasser und einem Spülmittel gereinigt werden. Das Spülmittel sollte keine Seife enthalten, da der Kunststoff matt werden könnte. Als Schwamm eignet sich ein Scottschwamm, wobei zur Vermeidung von Kratzern nicht die starren (meist grüne) Fläche genutzt werden sollte. Die Löcher der Hörermuscheln sind am besten mit Streichhölzern zu reinigen. Nach intensiver Reinigung alle Teile mit viel Wasser nachspülen.

Mittels eines Schwammtuch, Handtuch oder Küchenrolle die gereinigten Teile sorgsam abtrocknen und zur kompletten Trocknung liegen lassen.

Die Kabelenden des Anschluss- und Hörerkabels sorgsam vor Feuchtigkeit schützen (in Kunststofftüten einwickeln). Die Kabel können bei schwerer Verschmutzung alternativ mit Scheuermilch und einem Schwammtuch gereinigt werden. Sorgsam abspülen und trocknen. Die Kabelenden auf Wasserschäden überprüfen.


— Montage Grundplatte —

Gummifüße von außen in die vorgesehenen Öffnungen hineindrücken und von innen auf richtigen Sitz überprüfen. Vorsicht bei alten und spröden Füssen. Stellscheibe für die Lautstärkeregelung des Weckers einbauen und die Feder einrasten. Platine von hinten in die vorgesehene Führung hineinschieben und mit zwei Schrauben befestigen.

NS-Aufhängung (Metallbügel) mit zwei Schrauben befestigen. Wecker mit zwei Schrauben befestigen. Weckerkabel W, W‘ auf die Platine stecken. Gehäuseschrauben in die Grundplatte hineindrehen. Abdeckung für den Zugang einer separaten Hörermuschel von vorne einbauen.

Anzugsmomente der Schrauben: Alle Schrauben sind nicht zu fest zuzudrehen!


— Montage Feder —

Achtung: Augen und Körper vor herausspringender Feder schützen!

Haken der Feder an der Federdose einhängen und die Feder behutsam im Uhrzeigersinn vorspannen und in die Dosen hineindrücken.

Feder NS einfädeln
Feder NS einfädeln

— Montage Nummernschalter —

Bei der Montage kann sich die Feder entspannen. Verletzungsgefahr!

Zahlenplatte auf den Nummernschalter (NS) legen und mit zwei Schrauben befestigen. Feder mit Deckel im NS einhängen und durch langsame Rechtsdrehung des Deckels die Feder vorspannen. Deckel dazu sehr nahe am NS führen. Die Vorspannung ist mit ca. 2 ganzen Umdrehungen des Deckels erreicht. Federdeckel über die Achse (Nase) des NS führen und durch leichte Linksdrehung einrasten. Fingerlochscheibe auf die NS-Achse drücken und Ausrichtung (Fingerloch zu Zahl) überprüfen.

Bei Bedarf die zwei Schrauben der Zahlenplatte leicht lösen und Lage korrigieren. Fingerlochscheibe mit Schraube und Unterlegscheibe befestigen. Beschriftungsfeld in den Beschriftungsdeckel einlegen und gemeinsam auf der Fingerlochscheibe durch leichte Drehung nach rechts befestigen. Aufhängungsring (Rückseite des NS) ausrichten und festschrauben.

NS durch leichtes drücken der Aufhängung in die Verankerung befestigen. Kabel des NS auf die Platine stecken (Steckplatz NS, Nummerierung beachten). Nummernschalter bei Bedarf durch lösen der Schrauben des Aufhängungsring ausrichten. Nummernschalter durch drehen auf Funktion testen.


— Montage Hörer —

Hörerkabel in den Hörer einführen und die längeren Kabel durch den Hörer führen. Endtülle in die Vorgesehene Aussparung einlegen. Kabel der Hörkapsel durch den Ring führen und Ring eindrücken. Gummidichtung im Ring befestigen. Hörkapsel mit den Kabeln (Grün und Gelb) verbinden.

Hörbereich durch Rechtsdrehung des Schraubdeckels schließen. Kabel der Sprechkapsel durch den Ring führen und Ring eindrücken, Nase für Zugentlastung des Kabels beachten. Gummidichtung im Ring befestigen. Sprechkapsel mit den Kabeln (Braun und Weiss) verbinden. Sprechbereich durch Rechtsdrehung des Schraubdeckels schließen.


— Montage Gehäuse —

Gehäuseoberschale auf den Kopf drehen und die Gabelelemente einführen. Die Nasen auf den Gabelelementen mit der Nase in der Schale ausrichten. Zur Befestigung der Gabelelemente Klemmen aufdrücken.

Gehäuseoberschale druckfrei auf die Grundplatte führen, wobei auf den korrekten Sitz des Nummernschalters geachtet werden muss. Auf der Unterseite der Grundplatte die vier Schrauben festziehen. Anschluss- und Hörerkabel auf die Platine schieben und Kabel in die dafür bestimmten Aussparungen befestigen. Abdeckung der Kabel auf der Grundplatte einhängen und festschrauben.
