TCP/IP - Beispielkonfigurationen LAN

Beispiel Flaches Netz
Ein flaches Netz wird ein IP-Netz bezeichnet, das keinen Router benötigt, um verschiendene physikalische Teilnetze zu verbinden. Physikalische Teilnetze lassen sich z.B. durch Switche realisieren.

Collision-Domain = physikalisches Teilnetz, Trennung durch Bridge, Switch
Broadcast-Domain = logisches Teilnetz, Trennung durch Router

Wird der Adressbereich nicht durch den Provider vorgegeben, so können eigen definierte Netze benutzt werden (siehe Private Adressen). Im Normalfall reicht ein Class-C Adressbereich, für den die Adressen 192.168.0.0 ausreichend sind. In diesem Beispiel wird das Netz 192.168.150.0 verwendet. Die Subnetzmaske ist 255.255.255.0, d.h. die erste Adresse lautet 192.168.150.1, die letzte 192.168.150.254. Die Adresse 192.168.150.0 ist die Netzwerkennung, 192.168.150.255 ist die Broadcastadresse, die sich an alle Teilnehmer des Netzes 192.168.150.0 wendet.

Konfiguration Rechner 1:
Adresse: 192.168.150.1
Subnetzmaske: 255.255.255.0
Default-Router: kein Eintrag

Konfiguration Rechner 2:
Adresse: 192.168.150.2
Subnetzmaske: 255.255.255.0
Default-Router: kein Eintrag

Konfiguration letzter Rechner:
Adresse: 192.168.150.254
Subnetzmaske: 255.255.255.0
Default-Router: kein Eintrag

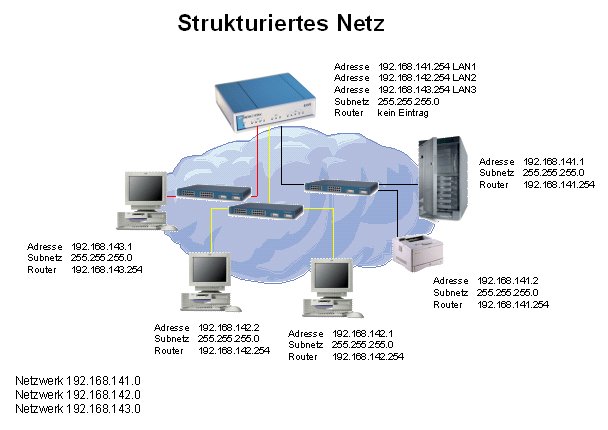

Flaches Netz


Beispiel Strukturiertes Netz (1 Router)
Ein strukturiertes Netz wird ein IP-Netz bezeichnet, das einen Router benötigt, um verschiendene logische Teilnetze zu verbinden. Logische Teilnetze lassen sich durch Router realisieren.

In diesem Beispiel wird das gesamte Netz in drei logische Teilnetze unterteilt. Das erste Netz erhält den Adressbereich 192.168.141.0, das zweite 192.168.142.0 und das dritte 192.168.143.0. Die Subnetzmaske ist jeweils 255.255.255.0. Die zu verwendenden Adressen für die Endgeräte siehe Schema. Damit die Rechner sich auch ausserhalb des eigenen Netzes sehen können, wird ein Router benötigt. Dieser hat in jedes der drei Netze jeweils einen Netzwerkanschluss und erhält die letzte freie Adresse.

Router:
Adresse LAN 1: 192.168.141.254
Adresse LAN 2: 192.168.142.254
Adresse LAN 3: 192.168.143.254
Subnetzmaske: 255.255.255.0 (auf allen Karten gleich)
Default-Router: kein Eintrag (auf allen Karten gleich)

Netz 192.168.141.0
Konfiguration Rechner 1:
Adresse: 192.168.141.1
Subnetzmaske: 255.255.255.0
Default-Router: 192.168.141.254

Konfiguration letzter Rechner:
Adresse: 192.168.141.253
Subnetzmaske: 255.255.255.0
Default-Router: 192.168.141.254


Netz 192.168.142.0
Konfiguration Rechner 1:
Adresse: 192.168.142.1
Subnetzmaske: 255.255.255.0
Default-Router: 192.168.142.254

Konfiguration letzter Rechner:
Adresse: 192.168.142.253
Subnetzmaske: 255.255.255.0
Default-Router: 192.168.142.254


Netz 192.168.143.0
Konfiguration Rechner 1:
Adresse: 192.168.143.1
Subnetzmaske: 255.255.255.0
Default-Router: 192.168.143.254

Konfiguration letzter Rechner:
Adresse: 192.168.143.253
Subnetzmaske: 255.255.255.0
Default-Router: 192.168.143.254


Strukturiertes Netz


Beispiel Strukturiertes Netz mit Subnetzen (1 Router)
Ein strukturiertes Netz mit Subnetzen wird ein IP-Netz bezeichnet, das einen Router benötigt, um verschiendene logische Teilnetze zu verbinden, wobei der Adressbereich z.B. ist durch Zuteilung auf Class-C beschränkt ist.

In diesem Beispiel soll das gesamte Netz in vier logische Teilnetze unterteilt werden. Das zur Verfügung stehende Netz ist der Adressbereich 192.168.130.0. Durch Aufteilung in vier Teilnetze ergibt sich die Subnetzmaske 255.255.255.192 (siehe Schema). Das erste Netz erhält den Adressbereich 192.168.130.0, das zweite 192.168.130.64, das dritte 192.168.130.128 und das vierte 192.168.130.192. Die Subnetzmaske ist jeweils 255.255.255.192. Damit die Rechner sich auch ausserhalb des eigenen Netzes sehen können, wird ein Router benötigt. Dieser hat in jedes der vier Netze jeweils einen Netzwerkanschluss und erhält die letzte freie Adresse.

Router:
Adresse LAN 1: 192.168.130.62
Adresse LAN 2: 192.168.130.126
Adresse LAN 3: 192.168.130.190
Adresse LAN 4: 192.168.130.254
Subnetzmaske: 255.255.255.192 (auf allen Karten gleich)
Default-Router: kein Eintrag (auf allen Karten gleich)

Netz 192.168.130.0
Konfiguration Rechner 1:
Adresse: 192.168.130.1
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.62

Konfiguration letzter Rechner:
Adresse: 192.168.130.61
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.62


Netz 192.168.130.64
Konfiguration Rechner 1:
Adresse: 192.168.130.65
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.126

Konfiguration letzter Rechner:
Adresse: 192.168.130.125
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.126


Netz 192.168.130.128
Konfiguration Rechner 1:
Adresse: 192.168.130.129
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.190

Konfiguration letzter Rechner:
Adresse: 192.168.130.189
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.190


Netz 192.168.130.192
Konfiguration Rechner 1:
Adresse: 192.168.130.193
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.254

Konfiguration letzter Rechner:
Adresse: 192.168.130.253
Subnetzmaske: 255.255.255.192
Default-Router: 192.168.130.254

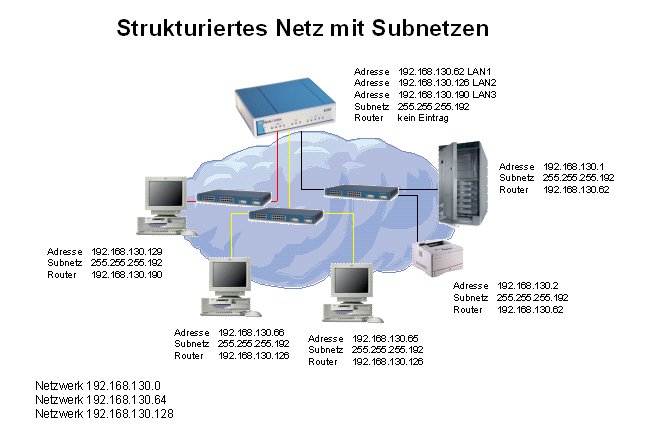

Strukturiertes Netz mit Subnetzen
